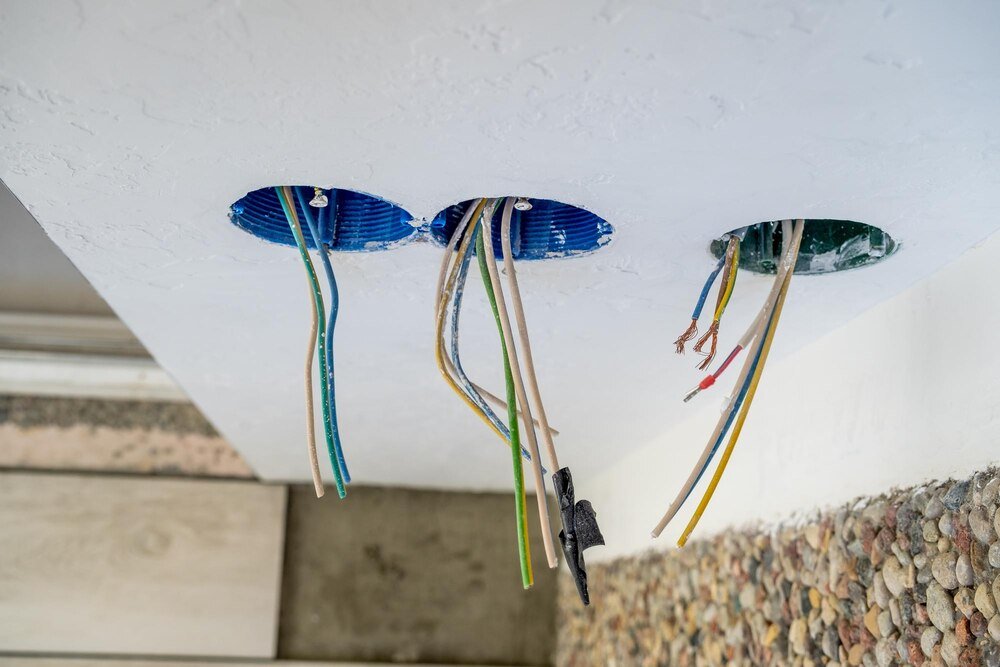

Prawidłowo zaprojektowana i wykonana instalacja elektryczna to podstawa bezpiecznego i funkcjonalnego domu. Niezależnie od tego, czy budujesz nowy dom, czy modernizujesz istniejący, dobrze przemyślany schemat instalacji elektrycznej jest kluczowym elementem całego procesu. Pozwala uniknąć wielu problemów w przyszłości, zapewnia bezpieczeństwo domownikom i umożliwia wygodne korzystanie z urządzeń elektrycznych. W tym artykule przedstawimy najważniejsze informacje dotyczące projektowania schematu instalacji elektrycznej w domu jednorodzinnym oraz praktyczne wskazówki, które pomogą Ci uniknąć typowych błędów.

Czym jest schemat instalacji elektrycznej i dlaczego jest ważny

Schemat instalacji elektrycznej to graficzne przedstawienie wszystkich elementów instalacji oraz połączeń między nimi. Jest to swego rodzaju mapa, która pokazuje, jak prąd elektryczny przepływa przez dom – od przyłącza energetycznego, przez rozdzielnicę, aż do poszczególnych gniazdek, włączników i urządzeń. Dobrze przygotowany schemat stanowi fundament bezpiecznej i funkcjonalnej instalacji, umożliwiając elektrykom prawidłowe wykonanie prac oraz ułatwiając późniejsze naprawy i modernizacje.

Rodzaje schematów instalacji elektrycznej

W praktyce spotykamy kilka rodzajów schematów, które służą różnym celom:

• Schemat jednokreskowy – najprostszy i najczęściej stosowany w dokumentacji domowej. Przedstawia układ instalacji w sposób uproszczony, za pomocą pojedynczych linii symbolizujących przewody oraz standardowych symboli dla urządzeń.
• Schemat wielokreskowy – bardziej szczegółowy, pokazuje każdy przewód osobno, co jest przydatne podczas montażu skomplikowanych układów.
• Schemat ideowy – prezentuje logikę działania instalacji, pokazując funkcjonalne powiązania między elementami, bez odniesienia do ich fizycznego rozmieszczenia.

Dla domu jednorodzinnego najczęściej wystarczający jest schemat jednokreskowy, uzupełniony o rzut kondygnacji z zaznaczonymi punktami elektrycznymi. Taka dokumentacja zapewnia przejrzystość i jest łatwiejsza w interpretacji zarówno dla wykonawców, jak i późniejszych użytkowników.

Planowanie instalacji elektrycznej w domu jednorodzinnym

Planowanie instalacji elektrycznej powinno rozpocząć się już na etapie projektowania domu. Warto poświęcić temu odpowiednio dużo czasu, ponieważ późniejsze zmiany mogą być kosztowne i problematyczne, często wiążąc się z kuciem ścian i naruszaniem już wykończonych powierzchni.

Analiza potrzeb i rozmieszczenie punktów elektrycznych

Pierwszym krokiem jest dokładna analiza potrzeb. Zastanów się nad rozmieszczeniem mebli, sprzętów i urządzeń w każdym pomieszczeniu. Pomoże to określić optymalne położenie gniazdek, włączników i punktów oświetleniowych. Pamiętaj o kilku zasadach:

• W kuchni i łazience zaplanuj więcej gniazdek niż wydaje się potrzebne – nigdy nie jest ich za dużo. Kuchnia wymaga minimum 8-10 gniazd dla różnych urządzeń.
• Gniazdka w pokojach rozmieszczaj co 2-3 metry wzdłuż ścian, uwzględniając przyszłe ustawienie mebli.
• Uwzględnij gniazdka przy łóżkach (z obu stron), biurkach, w miejscach gdzie będą stały telewizory, komputery i inne urządzenia elektroniczne.
• Pamiętaj o gniazdkach zewnętrznych (taras, ogród, elewacja) oraz w garażu – przydadzą się do kosiarki, oświetlenia świątecznego czy narzędzi.
• Zaplanuj oświetlenie główne i dodatkowe (kinkiety, lampki) w każdym pomieszczeniu, uwzględniając różne scenariusze użytkowania.

Podział na obwody i dobór zabezpieczeń

Prawidłowy podział instalacji na obwody to klucz do bezpieczeństwa i wygody użytkowania. Dobrze zaprojektowana instalacja umożliwia niezależne funkcjonowanie różnych części domu nawet w przypadku awarii jednego z obwodów. Podstawowe zasady to:

• Oddzielne obwody dla oświetlenia i gniazdek – awaria gniazdka nie powinna pozostawiać nas w ciemności.
• Osobne obwody dla urządzeń o dużym poborze mocy (piekarnik, płyta grzewcza, pralka, zmywarka, klimatyzacja) – każde na własnym zabezpieczeniu.
• Podział obwodów gniazdkowych według pomieszczeń lub kondygnacji – maksymalnie 8-10 gniazdek na jeden obwód.
• Zabezpieczenie każdego obwodu odpowiednim wyłącznikiem nadprądowym, dostosowanym do przewidywanego obciążenia.
• Zastosowanie wyłączników różnicowoprądowych dla grup obwodów – zwiększają bezpieczeństwo użytkowników.

Dobór zabezpieczeń powinien być dostosowany do przewidywanego obciążenia oraz przekroju przewodów. Standardowo dla obwodów oświetleniowych stosuje się zabezpieczenia 10A, dla gniazdkowych 16A, a dla urządzeń o dużej mocy – 20A lub więcej. Pamiętaj, że każdy obwód ma swoją maksymalną dopuszczalną moc, której przekroczenie może prowadzić do przegrzania przewodów.

Kluczowe elementy prawidłowego schematu instalacji

Dobrze przygotowany schemat instalacji elektrycznej powinien zawierać wszystkie niezbędne elementy i informacje, które pozwolą elektrykom na prawidłowe wykonanie instalacji, a późniejszym użytkownikom na jej bezpieczną eksploatację.

Tablica rozdzielcza i jej komponenty

Sercem instalacji elektrycznej jest tablica rozdzielcza. Na schemacie powinna być przedstawiona z uwzględnieniem:

• Głównego wyłącznika prądu – umożliwiającego szybkie odcięcie zasilania całego domu w sytuacji awaryjnej.
• Zabezpieczeń nadprądowych dla każdego obwodu – chroniących przed przeciążeniem i zwarciem.
• Wyłączników różnicowoprądowych – wykrywających upływ prądu i chroniących przed porażeniem.
• Ograniczników przepięć – zabezpieczających instalację i urządzenia przed skokami napięcia.
• Ewentualnych liczników energii, przekaźników, styczników i innych elementów automatyki.

Warto przewidzieć rozdzielnicę o wymiarach większych niż minimalnie potrzebne, zostawiając miejsce na późniejszą rozbudowę instalacji. Dla domu jednorodzinnego rozdzielnica 24-36 modułowa to rozsądne minimum, choć w przypadku bardziej rozbudowanych instalacji lub planów wdrożenia inteligentnych systemów warto rozważyć 48 lub więcej modułów.

Nowoczesne rozdzielnice umożliwiają instalację systemów inteligentnego domu, które pozwalają na zdalne sterowanie oświetleniem, ogrzewaniem i innymi urządzeniami za pomocą smartfona. Warto uwzględnić tę możliwość już na etapie projektowania, nawet jeśli nie planujesz takiego rozwiązania od razu.

Obwody oświetleniowe i gniazdkowe

Na schemacie należy wyraźnie oznaczyć wszystkie obwody, podając ich parametry:

• Przekrój i rodzaj przewodów – odpowiednio dobrane do planowanego obciążenia.
• Typ i wartość zabezpieczeń – wyłączniki nadprądowe i różnicowoprądowe.
• Liczbę i rozmieszczenie punktów (gniazdka, włączniki, oprawy) – z dokładnym oznaczeniem na rzucie.
• Sposób sterowania (np. łączniki schodowe, czujniki ruchu, ściemniacze) – z zaznaczeniem połączeń.

Standardowo dla obwodów oświetleniowych stosuje się przewody 3×1,5 mm², a dla gniazdkowych 3×2,5 mm². Urządzenia o dużej mocy wymagają przewodów o większym przekroju, np. 3×4 mm² dla piekarnika czy płyty indukcyjnej lub 5×2,5 mm² dla urządzeń trójfazowych. Prawidłowy dobór przekroju przewodów ma kluczowe znaczenie dla bezpieczeństwa instalacji – zbyt cienkie przewody mogą się przegrzewać, stwarzając ryzyko pożaru.

Praktyczne wskazówki przy tworzeniu schematu instalacji

Projektując schemat instalacji elektrycznej, warto kierować się nie tylko przepisami, ale także praktycznymi aspektami, które ułatwią późniejsze użytkowanie domu i zapewnią elastyczność w przypadku zmieniających się potrzeb.

Najczęstsze błędy i jak ich unikać

Podczas projektowania schematu instalacji elektrycznej często popełniane są błędy, których lepiej unikać:

• Zbyt mała liczba obwodów – prowadzi do przeciążeń i częstego wybijania bezpieczników. Lepiej zaplanować więcej niezależnych obwodów, nawet jeśli początkowo wydaje się to nadmiarowe.
• Nieodpowiednie przekroje przewodów – zbyt cienkie przewody mogą się przegrzewać pod obciążeniem, a zbyt grube niepotrzebnie zwiększają koszty. Dobierz przekrój odpowiednio do przewidywanego obciążenia.
• Brak zapasu mocy – warto zaprojektować instalację z zapasem, uwzględniając przyszłe potrzeby, takie jak klimatyzacja, pompa ciepła czy ładowarka do samochodu elektrycznego.
• Ignorowanie przepisów dotyczących pomieszczeń wilgotnych – łazienki, pralnie wymagają specjalnych rozwiązań i stref ochronnych określonych w normach.
• Niedostateczne oznaczenie obwodów – brak opisów utrudnia późniejszą konserwację i naprawy. Każdy obwód powinien być wyraźnie oznaczony zarówno na schemacie, jak i w rozdzielnicy.

Dobrą praktyką jest też pozostawienie pustych rur (peszel) w ścianach jako zapas na przyszłe instalacje, np. pod dodatkowe okablowanie strukturalne, systemy alarmowe czy automatykę domową. Ta prosta i niedroga inwestycja może zaoszczędzić wiele problemów przy późniejszej modernizacji.

Współpraca z elektrykiem i inspektorem

Nawet jeśli samodzielnie przygotowujesz wstępny schemat instalacji, warto skonsultować go z profesjonalnym elektrykiem. Doświadczony fachowiec:

• Zweryfikuje zgodność z aktualnymi przepisami i normami elektrycznymi.
• Zasugeruje praktyczne rozwiązania oparte na doświadczeniu z podobnych realizacji.
• Pomoże dobrać odpowiednie materiały i urządzenia, uwzględniając ich jakość i niezawodność.
• Przygotuje dokumentację potrzebną do odbioru instalacji przez zakład energetyczny.

Pamiętaj, że wykonanie instalacji elektrycznej przez osobę bez odpowiednich uprawnień jest niezgodne z prawem i może skutkować odmową przyłączenia do sieci. Ponadto, każda nowa instalacja wymaga odbioru przez uprawnionego inspektora, który sprawdzi jej zgodność z projektem i obowiązującymi normami. Warto zadbać o prawidłową dokumentację i protokoły pomiarów, które będą potrzebne przy odbiorze budynku.

Podsumowanie – bezpieczeństwo jako priorytet

Prawidłowo zaprojektowany schemat instalacji elektrycznej to podstawa bezpiecznego i funkcjonalnego domu. Warto poświęcić czas na dokładne zaplanowanie wszystkich elementów, uwzględniając zarówno bieżące potrzeby, jak i możliwość przyszłej rozbudowy.

Bezpieczeństwo powinno być zawsze priorytetem. Zastosowanie wyłączników różnicowoprądowych, prawidłowych zabezpieczeń nadprądowych i ograniczników przepięć znacząco zmniejsza ryzyko porażenia prądem czy pożaru. Nie warto oszczędzać na jakości materiałów i podzespołów – dobra instalacja elektryczna to inwestycja na lata, która wpływa bezpośrednio na bezpieczeństwo mieszkańców.

Jeśli nie czujesz się na siłach, by samodzielnie zaprojektować schemat instalacji elektrycznej, zawsze możesz skorzystać z usług projektanta lub doświadczonego elektryka. Koszt profesjonalnego projektu zwróci się w postaci bezpiecznej i funkcjonalnej instalacji, która będzie służyć przez długie lata, zapewniając komfort i spokój ducha.
